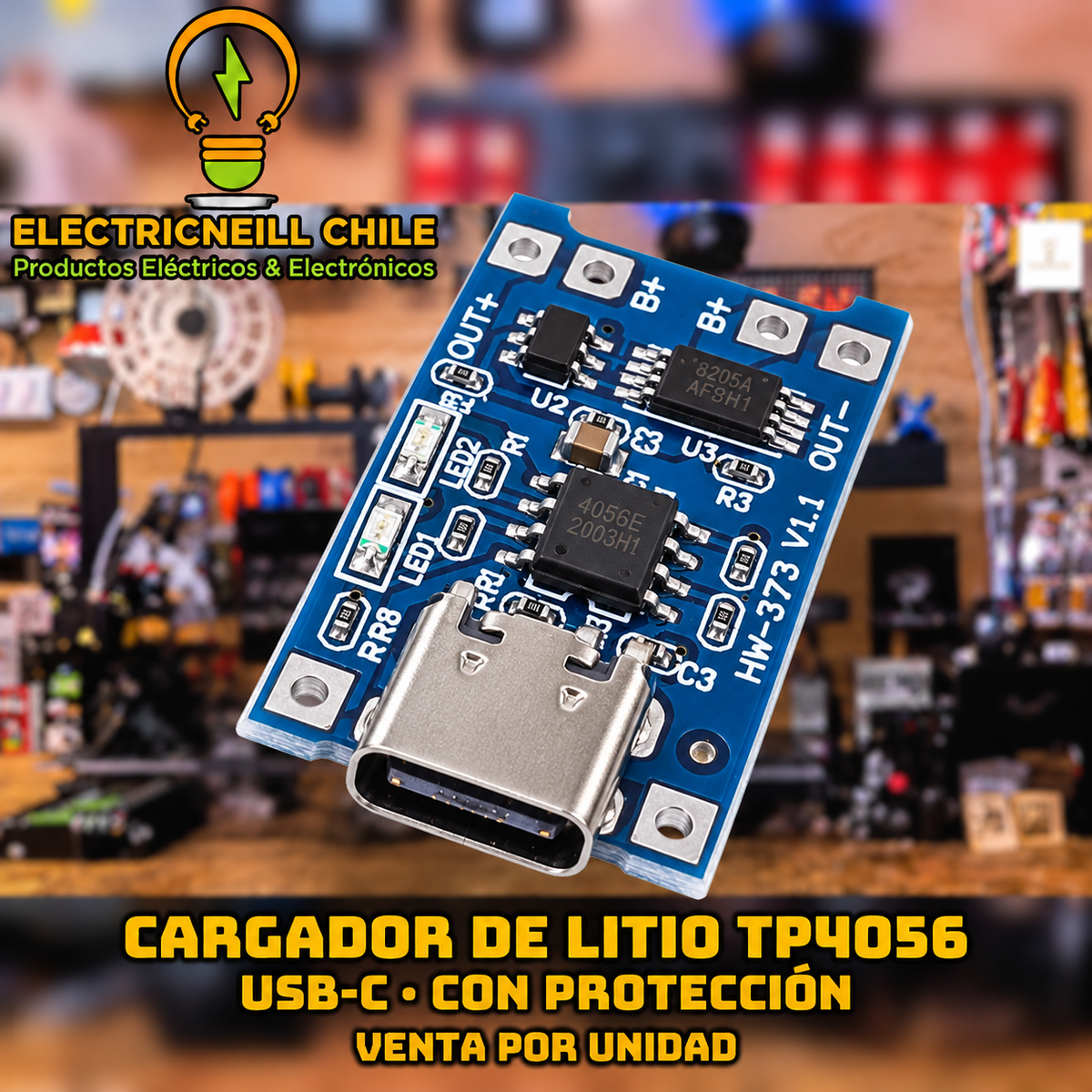

Características técnicas
- Tipo: módulo cargador para una celda de batería de ion de litio.
- Circuito de carga: TP4056.
- Voltaje de entrada indicado: 4,5 a 5,5 V DC; alimentación nominal de 5 V.
- Voltaje final de carga: 4,2 V.
- Corriente de carga: hasta 1 A, según la resistencia de configuración, la alimentación y la temperatura.
- Ajuste de corriente mediante cambio de una resistencia de la placa; no incorpora potenciómetro.
- Entrada por USB o terminales IN+ e IN−, según la versión.
- Indicadores LED de estado de carga.
- Dimensiones aproximadas indicadas: 23 × 16 × 5 mm; pueden variar según la versión.
-
Contenido: 1 módulo cargador de batería de litio.
¿Para qué sirve?
Permite cargar una celda de ion de litio de 3,6 o 3,7 V nominales y 4,2 V de carga completa, como las baterías 18650 compatibles.
- Proyectos portátiles con Arduino y sensores.
- Equipos electrónicos alimentados por una celda de litio.
- Prototipos educativos y prácticas de electrónica.
- Reposición del circuito de carga en proyectos compatibles.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos que desarrollan proyectos alimentados por baterías.
¿Por qué comprar en Electricneill?
-
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el módulo y la corriente de carga adecuados para tu batería.
Preguntas frecuentes
¿Sirve para cualquier batería 18650?
Sirve para celdas 18650 de ion de litio cuya carga final sea de 4,2 V. El formato 18650 solo indica el tamaño: verifica también la química, el voltaje y la corriente de carga permitida por el fabricante.
¿Puedo cargar dos baterías conectadas en serie?
No. Este módulo está destinado a una sola celda. Un conjunto de dos celdas en serie requiere un cargador y un sistema de protección específicos.
¿La corriente se ajusta girando un tornillo?
No. Se modifica reemplazando la resistencia que configura la corriente de carga. Para baterías pequeñas puede ser necesario reducirla.
¿Incluye protección de batería?

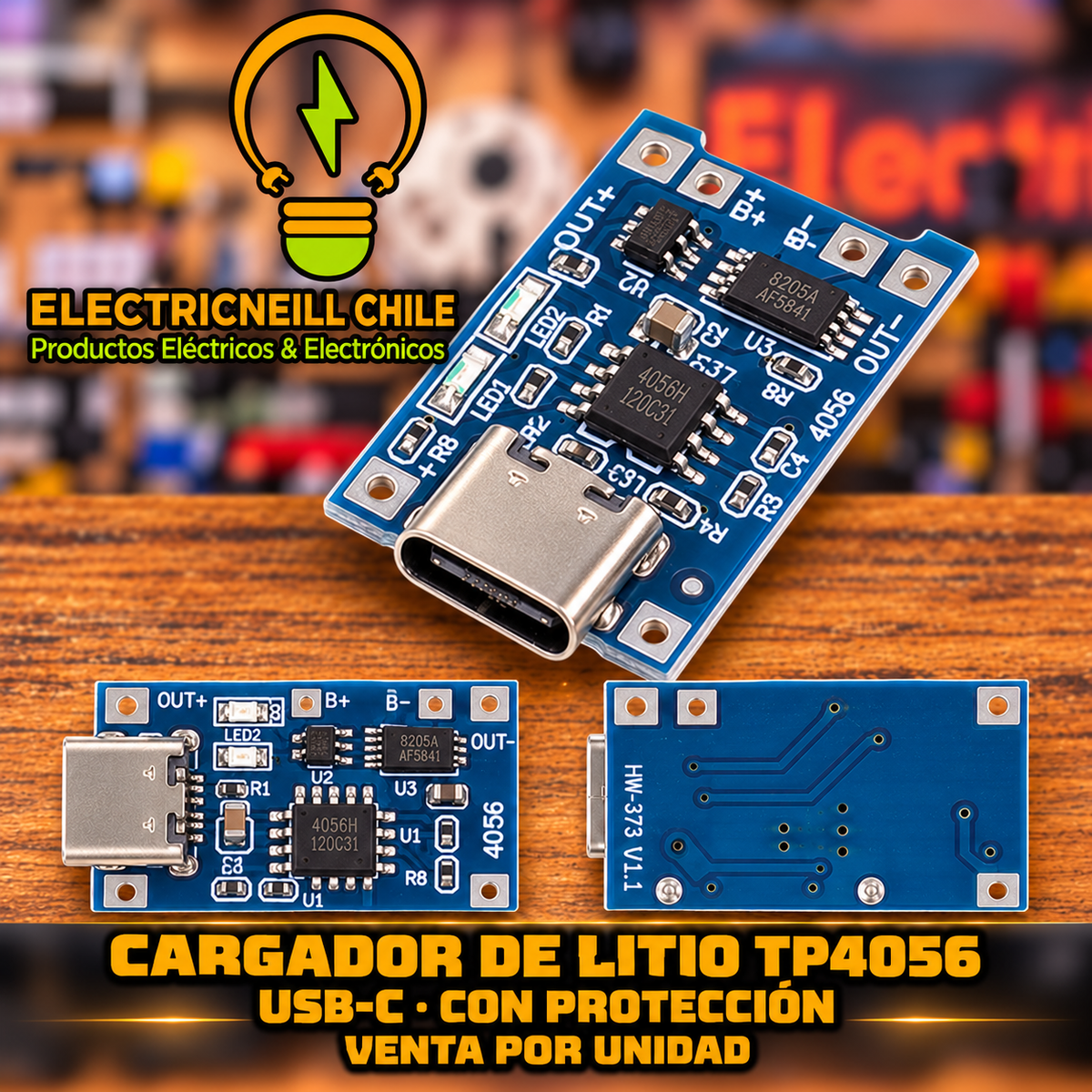

Existen versiones del TP4056 con y sin circuito adicional de protección. La protección contra sobredescarga, sobrecorriente y cortocircuito depende de la versión de la placa; no basta con que incorpore el TP4056. Confirma la variante antes de comprar.
¿Qué indican las luces LED?
Permiten identificar el estado de carga y su finalización. Los colores y su comportamiento pueden variar según la placa.
¿Es normal que se caliente?
Puede calentarse durante la carga, especialmente con corrientes altas. Mantén ventilación y ajusta la corriente a la batería y a las condiciones de uso.
¿Puedo alimentar mi proyecto mientras se carga la batería?
Una placa TP4056 básica no gestiona por separado la alimentación del equipo y la carga. Una carga conectada simultáneamente puede interferir con la detección de fin de carga. Para ese uso conviene un módulo con gestión de alimentación o power path.
¿Incluye batería o cable USB?
La venta corresponde a 1 módulo. No incluye batería ni cable USB, salvo que se indique expresamente.
Antes de comprar: verifica que tu batería admita carga a 4,2 V y que la corriente configurada sea adecuada para ella. Confirma el conector y si la variante incluye protección adicional. Respeta la polaridad: una conexión invertida puede dañar el módulo y la batería. No utilices baterías hinchadas, dañadas o con fugas. Si tienes dudas, escríbenos y te ayudamos a elegir.
