Características técnicas

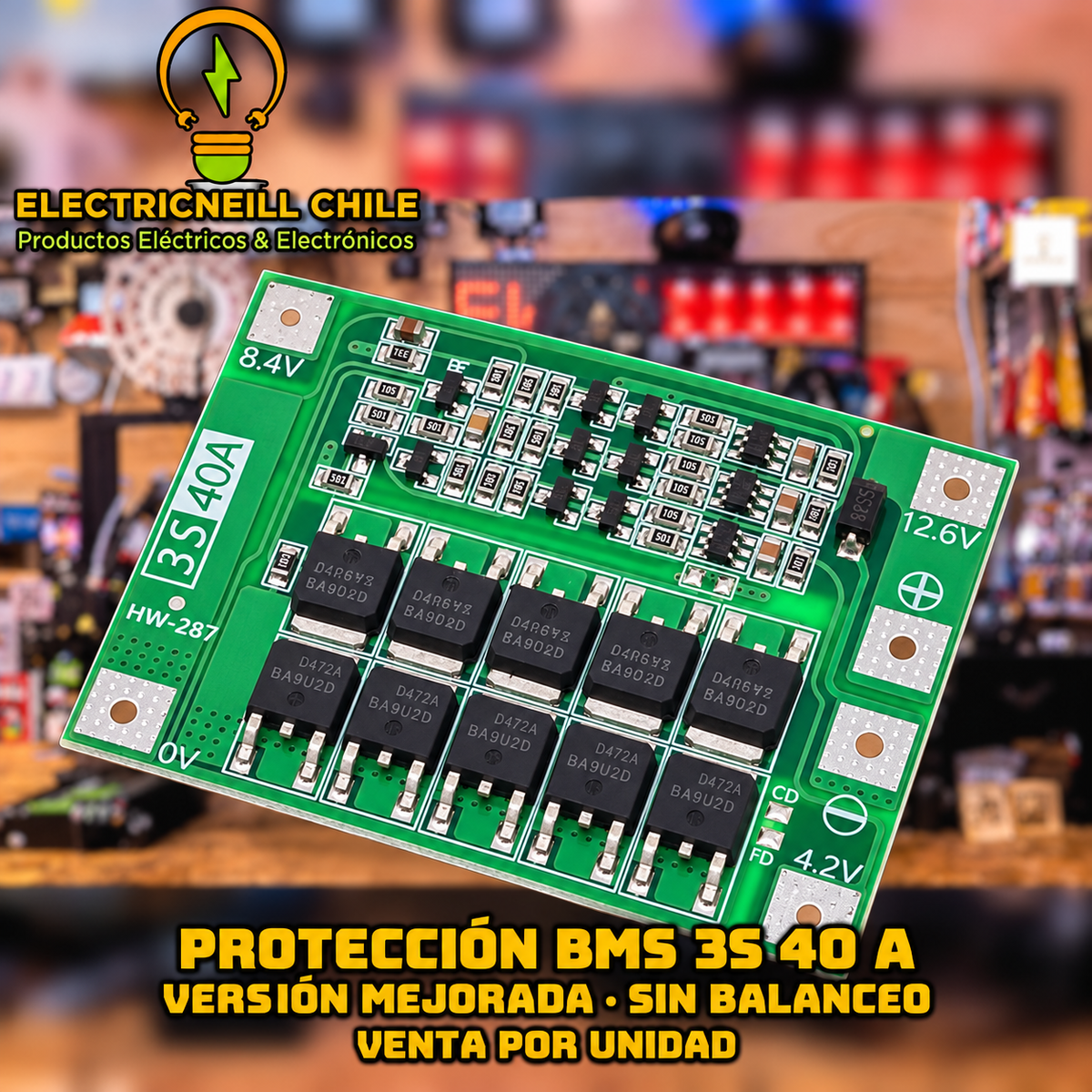

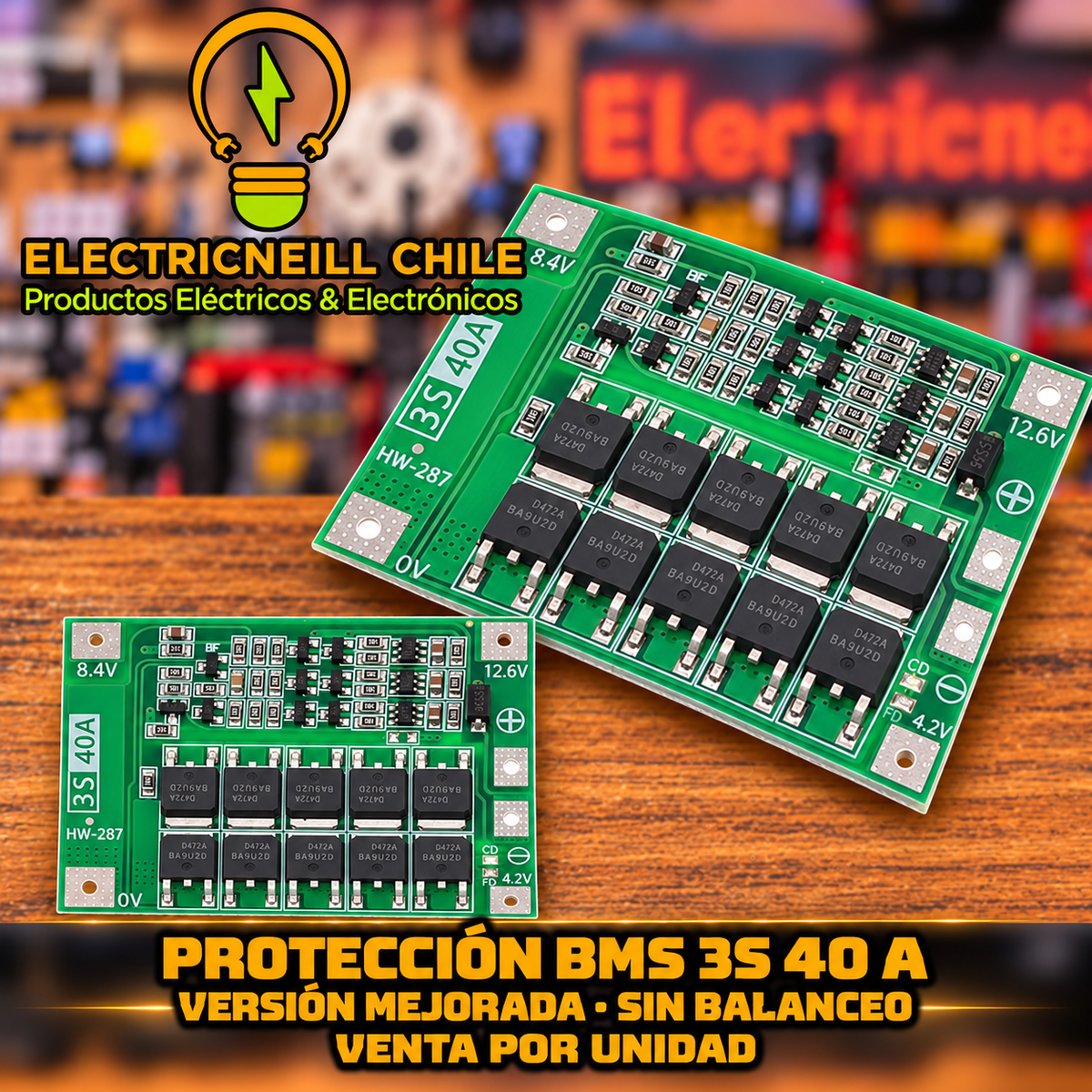

- Tipo: placa de protección BMS para baterías de ion de litio.
-
Versión: 3S 40 A mejorada, sin balanceo.
- Configuración: 3 celdas o grupos de celdas conectados en serie.
- Compatibilidad: celdas de 3,6–3,7 V nominales y 4,2 V de carga completa, como las 18650 compatibles.
- Voltaje nominal del conjunto: 10,8–11,1 V.
- Voltaje de carga completa: 12,6 V.
- Corriente máxima de descarga anunciada: 40 A, condicionada a la refrigeración, las baterías y las conexiones.
- Corriente de carga máxima indicada por el proveedor: hasta 20 A; debe respetarse el límite de las baterías y del cargador.
- Protecciones anunciadas: sobrecarga, sobredescarga, sobrecorriente y cortocircuito.
- Dimensiones aproximadas indicadas: 41 × 55 × 4 mm.
-
Contenido: 1 placa BMS 3S 40 A mejorada.
¿Para qué sirve?
Supervisa los tres grupos de baterías y desconecta la carga o descarga cuando detecta una condición de protección.
- Armado y reparación de conjuntos de baterías de litio 3S.
- Proyectos portátiles, robótica e iluminación compatibles.
- Alimentación de motores y herramientas, siempre que las baterías y la placa soporten su corriente de arranque.
Ideal para
Estudiantes de electrónica, makers y técnicos con experiencia en armado y reparación de baterías de litio.
¿Por qué comprar en Electricneill?
-
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir la placa adecuada para tu proyecto.
Preguntas frecuentes
¿Esta placa carga las baterías por sí sola?
No. Es una placa de protección y necesita un cargador CC/CV para baterías de ion de litio 3S, con salida de 12,6 V. No reemplaza al cargador.
¿La versión mejorada incluye balanceo?
No. Según las variantes del proveedor, la versión mejorada y la versión con balanceo son diferentes. Esta publicación corresponde a la mejorada, sin balanceo.
¿3S significa que solo puedo usar tres baterías?
Significa tres grupos en serie. Cada grupo puede contener varias celdas en paralelo, siempre que sean compatibles y estén correctamente seleccionadas.
¿Soporta 40 A en cualquier instalación?
No. Es el máximo anunciado por el proveedor y depende de la disipación de calor, el cableado y la capacidad de descarga de las celdas. No garantiza que cualquier conjunto de baterías pueda entregar esa corriente.
¿Sirve para un taladro?
Puede servir si el voltaje del taladro es compatible y el conjunto soporta sus picos de arranque y bloqueo. Una batería 18650 común de baja descarga puede resultar insuficiente.
¿Sirve para baterías LiFePO₄?
No. Las baterías LiFePO₄ requieren una placa con umbrales de protección específicos para su química.
¿Incluye baterías o cargador?
No. La venta corresponde a 1 placa de protección BMS.
Antes de comprar: confirma que necesitas una placa 3S mejorada sin balanceo. Utiliza celdas del mismo tipo, capacidad y estado, con voltajes previamente igualados. Sigue el esquema de conexión de la placa recibida y comprueba cada punto con un multímetro antes de conectarla. Una conexión incorrecta puede dañar las celdas o provocar un cortocircuito. Si tienes dudas, escríbenos y te ayudamos a elegir.
